NL - Hoe werkt een uni-schakeling
Vraag
Hoe werkt een uni-schakeling ?
Antwoord
Met het programma Uni-schakeling kunnen op een eenvoudige manier aan/uitschakelingen van allerlei aard verzorgd worden.
Met behulp van ViP-instellingen kun je tijdperioden aangeven waarin de schakeling actief wordt. Met invloeden kunnen ook metingen (bijvoorbeeld stralingsmeting) gebruikt worden als basis van aan- en uitschakelen.
Er is een minimum tijd aan en een minimum tijd uit mogelijk. De kleinste schakeltijd is 1 minuut.
- Uni-schakeling functie: weekschakeling
- Buitenverlichting aan als het donker wordt
- Schuurverlichting overdag aan als het donker wordt, behalve in het weekend
- Watergeven via een tensiometer
- Watergeven via een watergehaltemeter (WGM)
- Verwarmingsklep sturen op energievraag
- Weekendverlaging
- Maximum buis verlagen op mattemperatuur
- Uni-schakeling functie: patroonschakeling
- Belichting per dag wisselen
- Voorkomen vastroesten transportpomp
- Uni-schakeling functie: regelkring
- Watergeven via een watergehaltemeter (WGM)
- Uni-schakeling functie: mengregeling
- Hergebruik van drainwater op basis van flowmeting
- Uni-schakeling functie: wisselklep
- Stroomrichting in verwarmingsnet omdraaien
- Uni-schakeling functie: sommatie sturen
- Doorspoelen zandfilter
1. Uni-schakeling functie: weekschakeling
Dit is de basisfunctie van de Uni-schakeling.
Met behulp van ViP instellingen kan een uitgebreid scala van schakelfuncties worden gerealiseerd, mede afhankelijk van weersomstandigheden en dergelijke.
Middels een meetingang kan het schakelgedrag worden beïnvloed door een sensor.

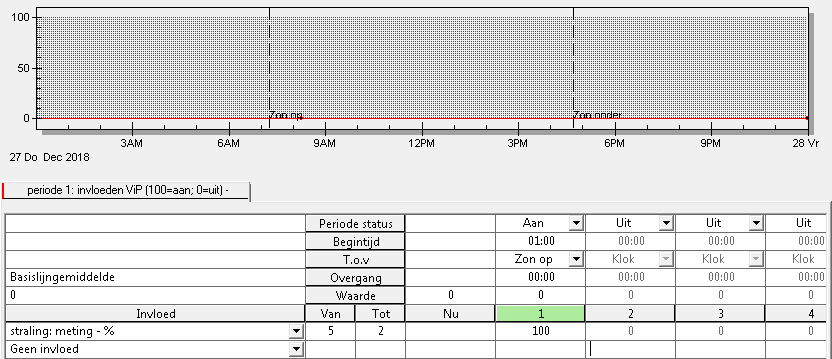

Voorbeeld 1: Buitenverlichting aan als het donker wordt
De buitenverlichting wordt automatisch geschakeld via een Uni-schakeling.
Het schakelcontact moet inkomen bij een straling lager dan 2%, en uitgaan bij een straling hoger dan 5%.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen

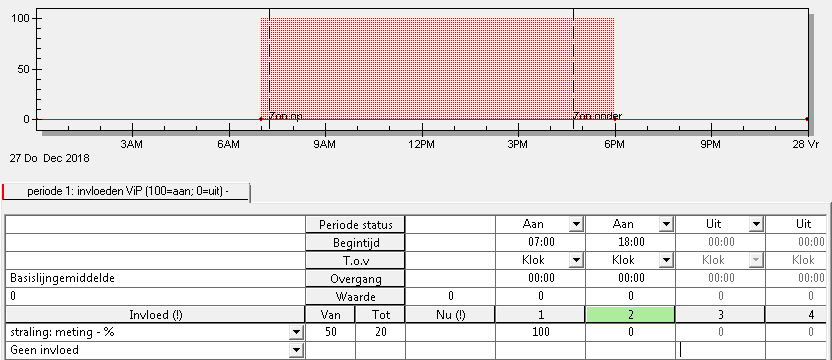

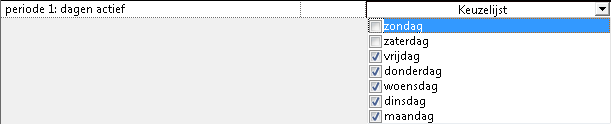

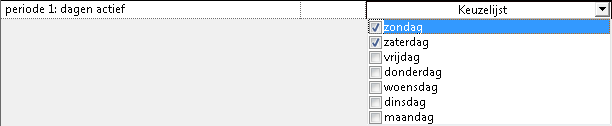

Voorbeeld 2: Schuurverlichting overdag aan als het donker wordt, behalve in het weekend
De schuurverlichting wordt automatisch geschakeld via een Uni-schakeling.
Het schakelcontact moet op werkdagen overdag tussen 07.00 uur en 18.00 uur inkomen bij een straling lager dan 20%, en uitgaan bij een straling hoger dan 50%.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen

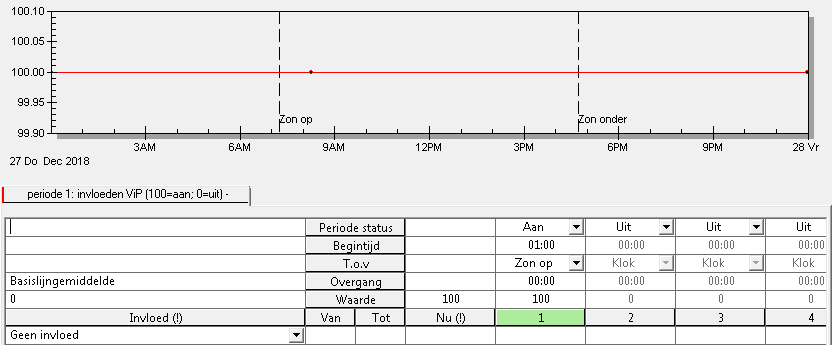

Voorbeeld 3: Watergeven via een tensiometer
Een tensiometer kan aangesloten worden op een uni-schakeling.
Bij een chrysantenbedrijf moet er minimaal eens per 3 dagen 's morgens water gegeven worden. Met een tensiometer wordt de vochtigheid van de grond gemeten. Als de vochtigheid van de grond te laag is, moet er water gegeven worden.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen
Het watergeefprogramma als continu programma instellen met een uitsteltijd van 4320 minuten (= 3 dagen).
Het schakelcontact kan als startcontact het watergeefprogramma tijdens deze uitsteltijd starten.

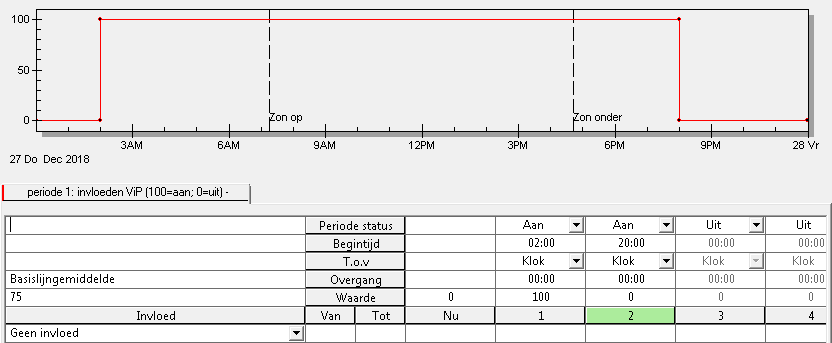

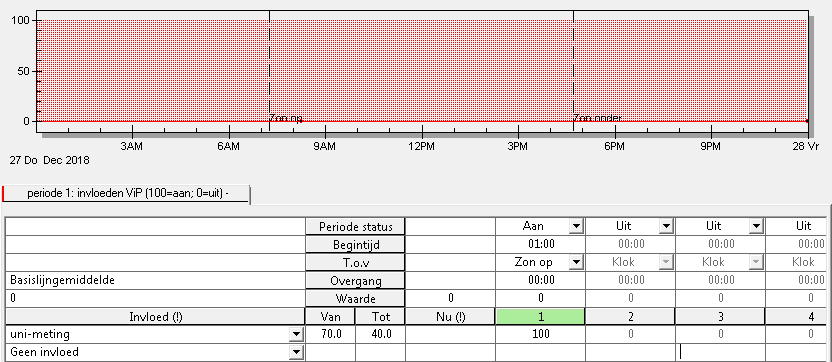

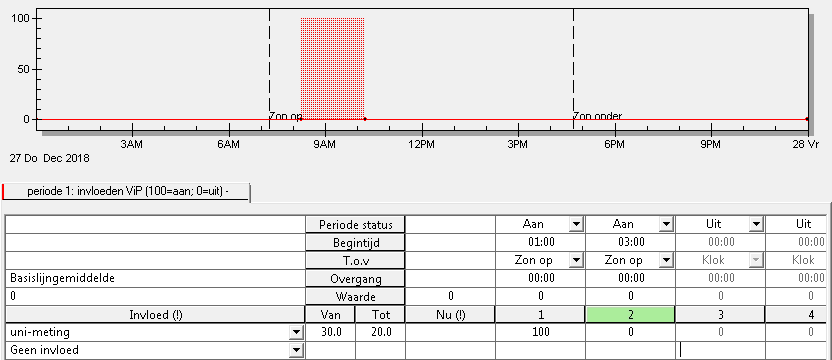

Voorbeeld 4: Watergeven via een watergehaltemeter (WGM)
Een watergehaltemeter kan aangesloten worden op een uni-schakeling.
Met een watergehaltemeter wordt de vochtigheid van de substraatmat gemeten. Als de vochtigheid van de mat aan het eind van de dag te laag is, moet het watergeven de volgende dag eerder beginnen.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen
Het inschakelniveau ligt op 40%, het uitschakelniveau op 70%. Het watergeefprogramma bijvoorbeeld om 02.00 uur laten beginnen met een uitsteltijd van 6 uur.
Het schakelcontact kan dan als startcontact het watergeefprogramma tijdens deze uitsteltijd starten.

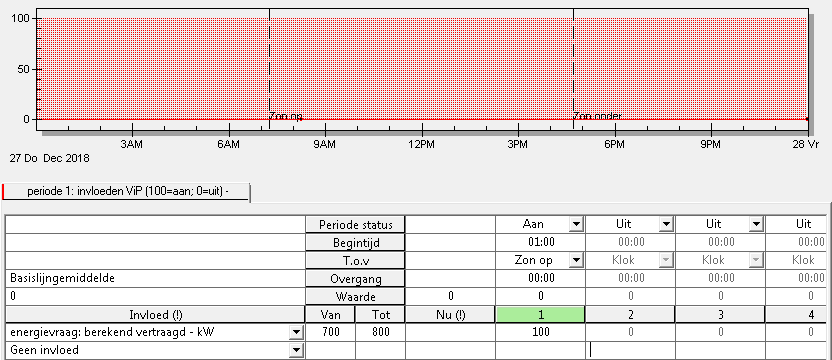

Voorbeeld 5: Verwarmingsklep sturen op energievraag
Verwarmingsystemen zoals ondernet, bovennet, buisrail, groeibuis, heteluchtkachels of bodemverwarming kan met de standaard verwarmingsregelingen worden geautomatiseerd.
Is er een klepsturing nodig die niet met eerder genoemde regelingen geregeld kan worden, dan kan een uni-schakeling uitkomst bieden.
Een verwarmingsklep moet geopend worden bij een energievraag van 800 kW en gesloten bij een energievraag van 700 kW.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen

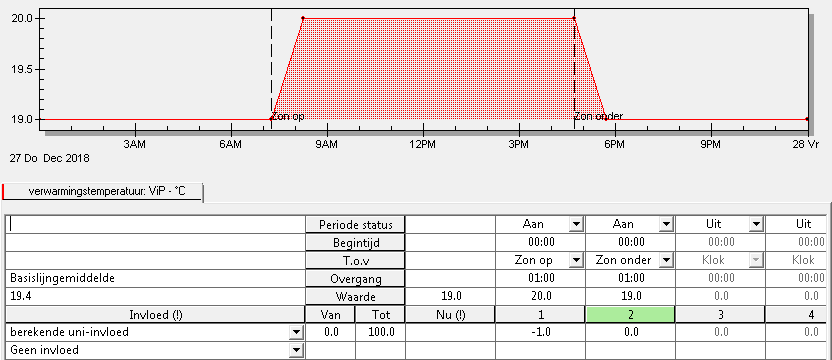

Voorbeeld 6: Weekendverlaging
De verwarmingstemperatuur, ventilatietemperatuur, minimum buis en raamstand vocht kunnen met behulp van een uni-invloed beïnvloed worden.
De stooktemperatuur is overdag 20 °C en 's nachts 19 °C. Overgang van dag naar nacht en omgekeerd verlopen astronomisch.
In het weekeinde moet dag- en nachttemperatuur op 19 °C blijven.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen
Beheer Klimaat - Kasklimaat - Kasklimaat
Uni-schakeling 1 moet zodanig ingesteld worden, dat de sturing van de uni-schakeling alleen tijdens het weekeinde actief (=100) is.

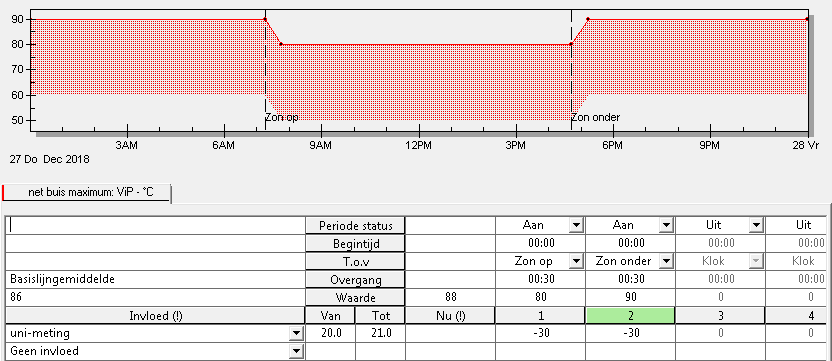

Voorbeeld 7: Maximum buis verlagen op mattemperatuur
Als het koud is kan de buistemperatuur hoog oplopen. Hierdoor neemt ook de worteltemperatuur toe en door een te hoge worteldruk kunnen scheurtjes in de vruchten (bijv. tomaten) ontstaan. Door de maximum buis te koppelen aan de mattemperatuur kan dit worden voorkomen.
De maximum buis is overdag 80 °C en 's nachts 90 °C. Overgang van dag naar nacht en omgekeerd verlopen astronomisch.
Als de mattemperatuur hoger wordt dan 21 °C, dan moet de maximum buis verlaagd worden.
Beheer Algemeen - Uni-schakeling - Weekschakeling
Beheer Algemeen - Uni-schakeling - Algemeen
2. Uni-schakeling functie: patroonschakeling
Met behulp van een ViP-instelling kunt u tijdperioden aangeven waarin de schakeling actief wordt.
Met invloeden kunnen ook metingen (bijvoorbeeld stralingsmeting) gebruikt worden als basis van aan- en uitschakelen.
Er is een minimum tijd aan en een minimum tijd uit mogelijk. De kleinste schakeltijd is 1 minuut.
Binnen een cyclus van 15 dagen kan een gekozen worden op welke dagen de uni-schakeling actief moet zijn.

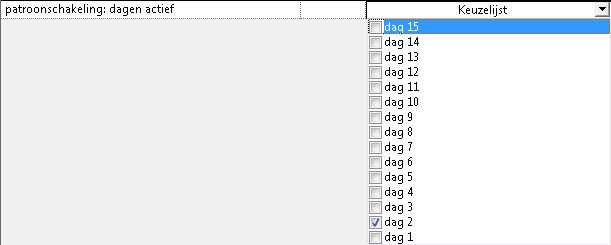

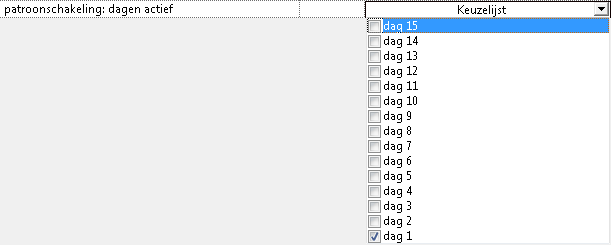

Voorbeeld 8: Belichting per dag wisselen
De belichting kan in een bepaald patroon geschakeld worden via een uni-schakeling.
De belichting in groep 1 en 2 wordt automatisch geschakeld via een uni-schakeling.
Met een cyclusduur van 2 dagen moet elke dag in een volgende klimaatgroep het schakelcontact inkomen tussen 20.00 uur en 02.00 uur.
Om 12.00 uur overschakelen naar de volgende dag.
Beheer Algemeen - Uni-schakeling - Patroonschakeling Gr 1
Beheer Algemeen - Uni-schakeling - Patroonschakeling Gr 1
Beheer Algemeen - Uni-schakeling - Algemeen Gr 1
Beheer Algemeen - Uni-schakeling - Patroonschakeling Gr 2
Beheer Algemeen - Uni-schakeling - Patroonschakeling Gr 2
Beheer Algemeen - Uni-schakeling - Algemeen Gr 2
Voorbeeld 9: Voorkomen vastroesten transportpomp
Het komt steeds vaker voor dat er 2 aparte pompen worden gebruikt in een transportleiding.
Vanuit het programma kan laag en hoog toeren gestuurd worden. De 1e pomp wordt aangesloten op laag toeren en de 2e pomp op hoog toeren.
Naarmate het warmer wordt (zomer) zal de hoog toeren pomp steeds minder gebruikt worden met vastroesten als gevolg. Door de pompen in een bepaald patroon te schakelen kan dit voorkomen worden.
Met een cyclusduur van 2 dagen moet elke dag de andere pomp als laag toeren pomp gestuurd worden. Om 12.00 uur overschakelen naar de volgende dag.
Beheer Algemeen - Uni-schakeling - Patroonschakeling
Beheer Algemeen - Uni-schakeling - Patroonschakeling
Beheer Algemeen - Uni-schakeling - Algemeen
De installateur kan de uitgang van de uni-schakeling gebruiken om de transportpompen om de dag te laten wisselen.
3. Uni-schakeling functie: regelkring
Indien de functie "regelkring" wordt geselecteerd gaat de Uni-schakeling werken als een eenvoudige aan/uit regelaar.
De ViP instelling dient dan als streefwaarde en deze wordt vergeleken met de meetwaarde van de aangesloten sensor. Dit kan bijvoorbeeld een temperatuuropnemer zijn.
Een ander toepassingsvoorbeeld is het aansluiten van een tensiometer of weegschaal. Indien de meting van een dergelijke sensor beneden de streefwaarde komt kan de sturing "aan" dienen als een extern startsignaal voor het watergeefprogramma.
Om een modulerende klep te kunnen besturen moet de Uni-schakeling worden voorzien van 2 uitgangen.

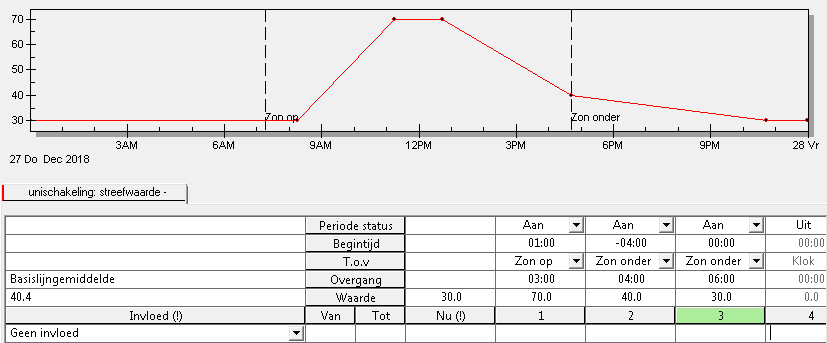

Voorbeeld 10: Watergeven via een watergehaltemeter (WGM)
Een watergehaltemeter kan aangesloten worden op een uni-schakeling. De uitgang van de uni-schakeling dient als extern startcontact voor het watergeefprogramma.
Met een watergehaltemeter wordt de vochtigheid van de substraatmat gemeten.
Het watergeven moet 's morgens 1 uur na zonsopkomst rustig beginnen.
Het watergehalte moet dan in 3 uur van 30% naar 70% gebracht worden.
Het gehalte moet 4 uur voordat de zon ondergaat verlaagd worden naar 40%.
Na zonsondergang vertraagd naar 30%.
Beheer Algemeen - Uni-schakeling - Regelkring
Beheer Algemeen - Uni-schakeling - Algemeen
4. Uni-schakeling functie: mengregeling
Indien de functie "mengregeling" wordt geselecteerd gaat de Uni-schakeling werken als een eenvoudige aan/uit regelaar.
Er zijn 2 metingen aangesloten en er wordt geregeld op de verhouding van 2 meetwaarden.
Een specifieke toepassing hiervoor is de mengregeling aanvoerwater voor het watergeefsysteem. Hierbij gaat het erom een modulerende klep zodanig te besturen dat de aanvoerstroom uit een bassin enerzijds, en een leidingwatersilo anderzijds middels 2 flowmeters in een ingestelde verhouding (0 - 100%) wordt geregeld.
Voorbeelden

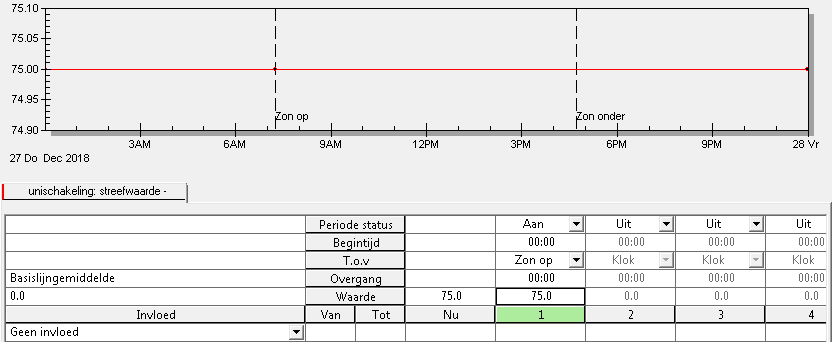

Voorbeeld 11: Hergebruik van drainwater op basis van flowmeting
Er kunnen 2 flowmeters op een uni-schakeling worden aangesloten. De kweker kan instellen hoeveel procent bassinwater en leidingwater er gebruikt moet worden.
De flow van het bassinwater wordt gemeten met meting 1. De flow van het leidingwater wordt gemeten met meting 2.
De kweker wil per 100 liter water 75 liter bassinwater gebruiken en 25 liter leidingwater.
Beheer Algemeen - Uni-schakeling - Mengregeling
Beheer Algemeen, Uni-schakeling, Algemeen
5. Uni-schakeling functie: omschakelklep
Deze functie werkt op basis van 2 meetingangen, waarvan het verschil wordt genomen.
Is het verschil groter dan de berekende waarde uit de ViP instelling, dan wordt de uitgang bekrachtigd.
Deze werking kan bijvoorbeeld gebruikt worden om in het verwarmingssysteem een omschakelklep te besturen waarmee het aanvoerwater naar de koudste kant van de kas wordt gestuurd.
Voorbeeld 12: Stroomrichting in verwarmingsnet omdraaien
Afhankelijk van de buitenomstandigheden (wind, regen etc.) en de kaskarakteristieken kan er een temperatuurverschil in de kas ontstaan.
Door de stroomrichting van het water in het verwarmingsnet om te draaien kan dit verschil worden opgeheven.
De kastemperatuur wordt op 2 plaatsen in de kas gemeten (1 links en 1 rechts in de kas).
Als het verschil tussen de 2 kastemperaturen meer dan 1 °C is, dan de stroomrichting van het water omdraaien.
Beheer Algemeen - Uni-schakeling - Omschakelklep
Beheer Algemeen, Uni-schakeling, Algemeen
6. Uni-schakeling functie: sommatie sturen
Indien de functie "sommatie sturen" wordt geselecteerd gaat de Uni-schakeling werken als een sommator.
Voorbeeld 13: Doorspoelen zandfilter
Een uni-schakeling kan gebruikt worden om het zandfilter door te spoelen. Per ingestelde hoeveelheid flow kan de schakeling het doorspoelproces activeren.
U wenst om de 2.040.560 liter uw leidingen door te spoelen. U stelt dan middels de onderstaande instellingen in dat na dit aantal liters de sturing wordt geactiveerd gedurende 10 minuten, met als resultaat dat het proces van doorspoelen in gang wordt gezet. Er moet minimaal 2 uur gewacht worden met een volgende doorspoelbeurt.
sommatie: sturen x 1 2
sommatie: sturen x 1.000 40
sommatie: sturen x 1.000.000 560
minimum tijd aan 00:10
minimum tijd uit 02:00
De litertelling wordt bijgehouden in onderstaande instellingen. Na activering van de sturing wordt alles weer op 0 gezet.
sommatie: verbruik x 1 0
sommatie: verbruik x 1.000 0
sommatie: verbruik x 1.000.000 0
