NL - Waar monteer je de sensoren in een warmte opslag tank
Vraag
Antwoord

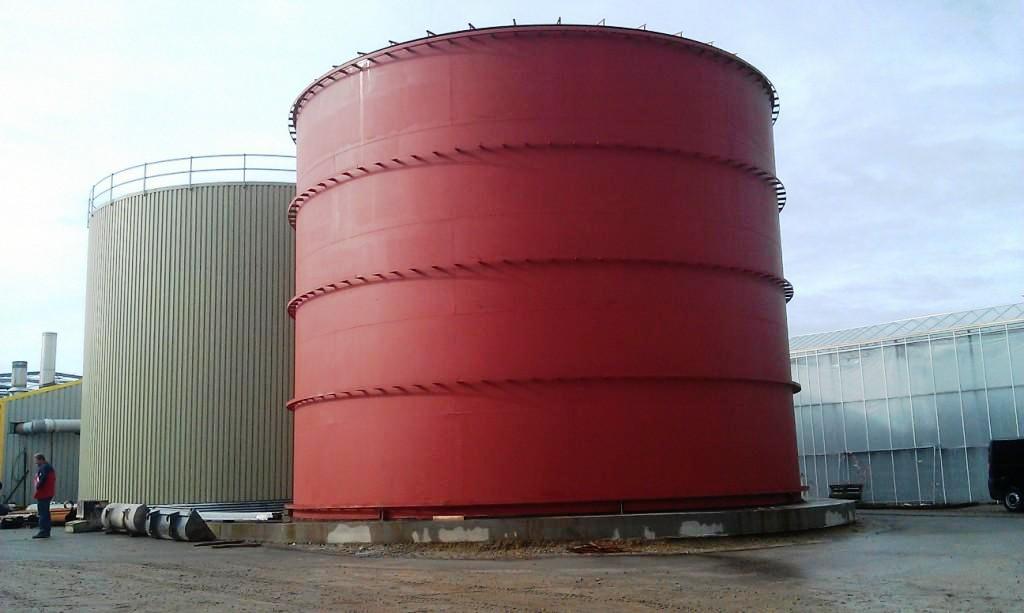

Gegevens van de tank:
- 12 meter hoog
- inhoud van 4.800 m3
- diameter is 22,6 m
- 13 sensoren

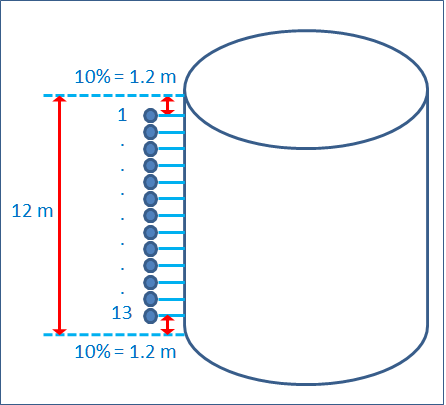

Standaard, als wij het adviseren, nemen we 10% van de totale hoogte van de tank vanaf de top als loos gebied.
Dus de eerste sensor zit op 1,20 meter vanaf de rand (niet vanaf het hoogste punt), zodat je daar altijd nog wat water overhebt boven de sensor.
Ook aan de onderkant doen we hetzelfde, zodat je daar altijd nog wat water over hebt onder de sensor.
De overige 11 sensoren als volgt verdelen:
In dit voorbeeld wordt ervan uitgegaan dat de sproeibuizen ca. 5% van de bovenkant en onderkant van de tank zijn gemonteerd.

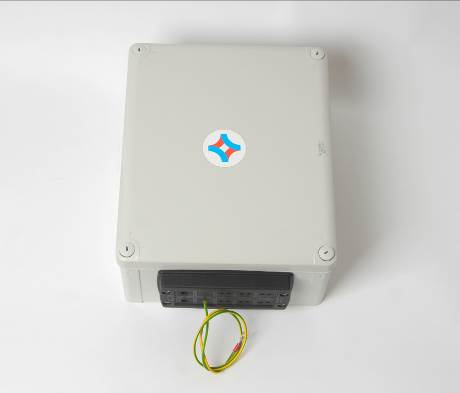

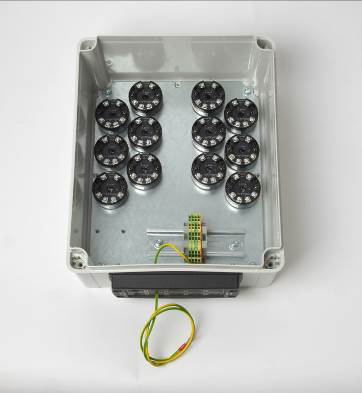

De transmitters van de sensoren worden in een aparte aansluitkast gemonteerd:
740570 Tank sensor aansluitkast
