IIVO - CO2 regelingen inrichten
Configuratie

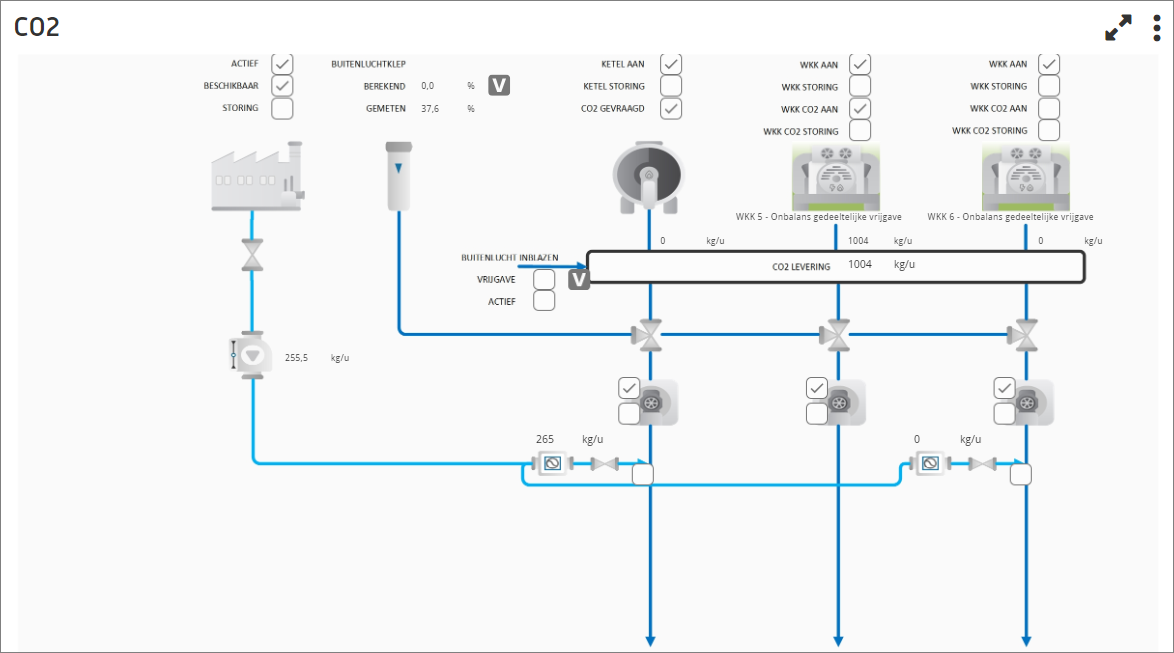

Onderstaand een visualisatie van de CO2 configuratie.
CO2 kan geleverd worden door de ketel of WKK5 of WKK6.
Buitenlucht kan bijgemengd worden.
OCAP CO2 en vloeibare CO2 worden geïnjecteerd.

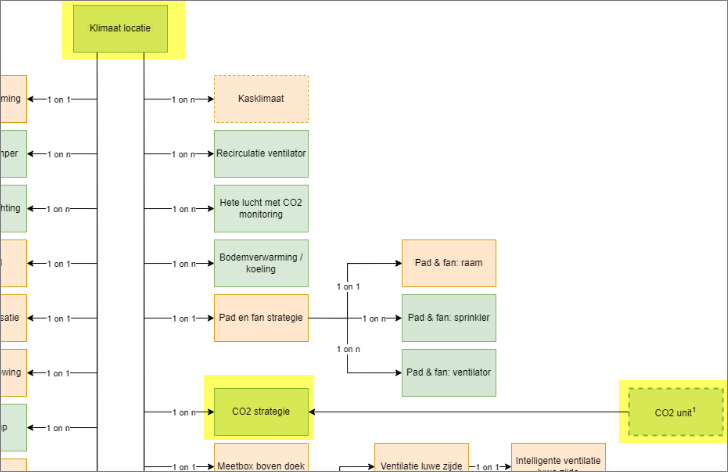

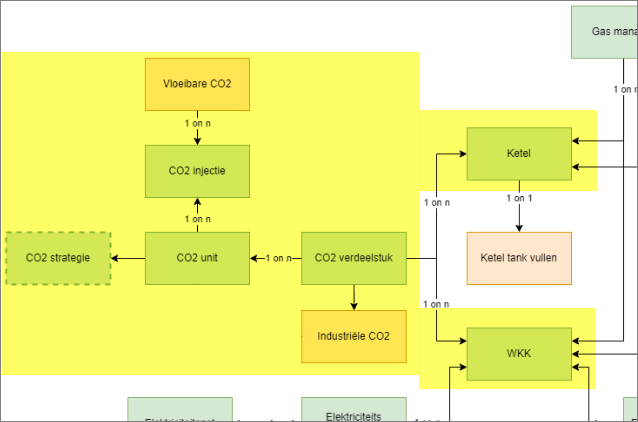

Koppelingen Klimaat
Benodigde koppelingen in klimaat:
Koppelingen Energie
Benodigde koppelingen in energie:

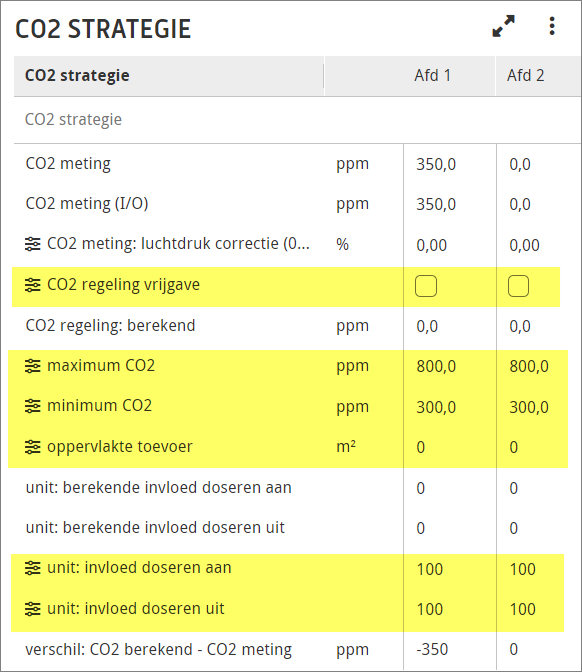

CO2 strategie
Meest belangrijke instellingen zijn geel gemarkeerd:
De minimum en maximum CO2 instellingen zorgen voor het aan- en uitzetten van de CO2 dosering.
Vul de volgende instellingen in om het doseren aan te zetten:
- oppervlakte toevoer op bijv. 1500 m²
- maximum CO2 op bijv. 800 ppm
- minimum CO2 op bijv. 500 ppm
- CO2 regeling vrijgave op AAN
- unit: invloed doseren aan op 100
- unit: invloed doseren uit op 100

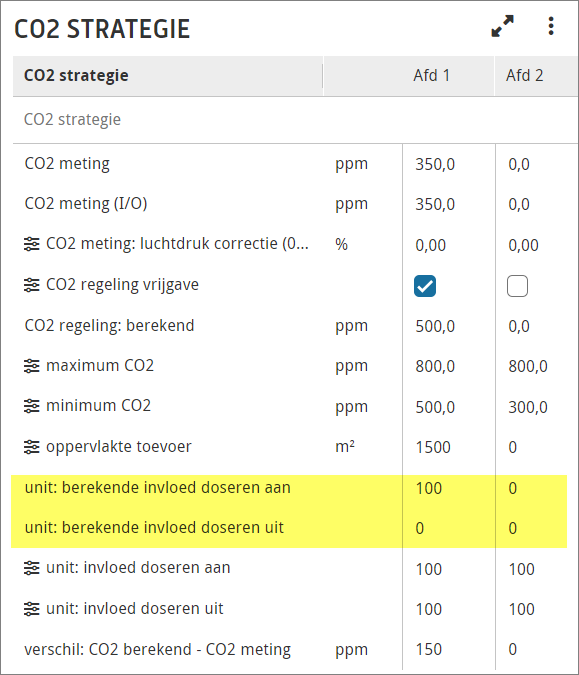

Invloed doseren aan wordt nu op 100 berekend omdat de gemeten CO2 lager is dan de minimum CO2:

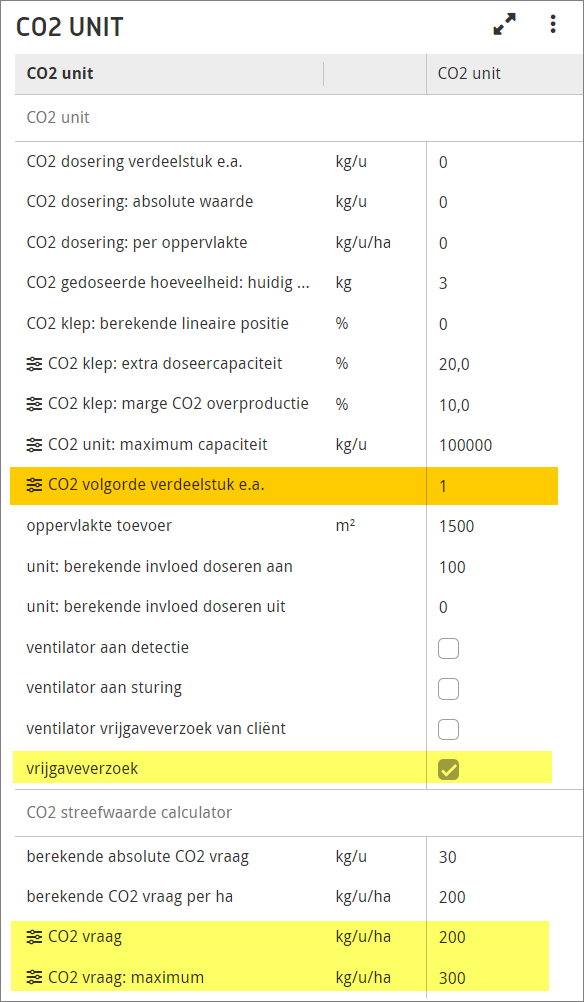

CO2 unit
Meest belangrijke instellingen zijn gemarkeerd:
De unit heeft een vrijgaveverzoek gekregen omdat de gemeten CO2 lager is dan de minimum CO2.
Het CO2 doseren is op basis van het aantal kg CO2 per uur per hectare (kg/u/ha).
De klant stelt een CO2 vraag in van bijv. 200 kg/u/ha met een maximum van 300 kg/u/ha.
Op het CO2 verdeelstuk kunnen verschillende leveranciers zijn aangesloten, zoals ketel, WKK en Industriële CO2.
Omdat de instelling CO2 volgorde verdeelstuk e.a. op 1 staat, zijn deze leveranciers als 1e aan de beurt om CO2 te leveren.

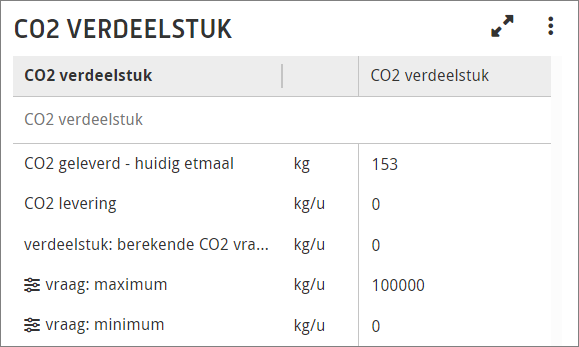

CO2 verdeelstuk

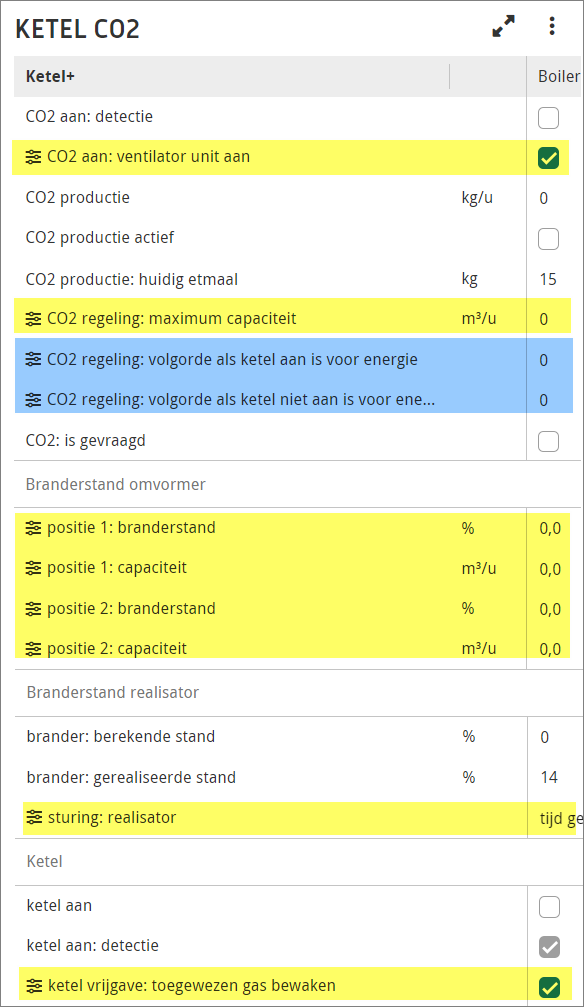

Ketel CO2
Meest belangrijke instellingen zijn gemarkeerd:
Vul de volgende instellingen in om het doseren aan te zetten:
- CO2 aan: ventilator unit aan op AAN (staat default al op AAN)
- CO2 maximum capaciteit op bijv. 400 m³/u
- CO2 regeling: volgorde als ketel aan is voor energie op 1
- CO2 regeling: volgorde als ketel niet aan is voor energie op 1
- positie 1: branderstand op 0 %
- positie 1: capaciteit op 0 m³/u
- positie 2: branderstand op 100 %
- positie 2: capaciteit op bijv. 300 m³/u
- sturing: realisator op meting gebaseerd (ook onder tabblad CONTROLS)
- ketel vrijgave: toegewezen gas bewaken uitzetten (in 1e instantie)
Zodra de ketel aan: detectie actief wordt zal de ketel afhankelijk van de branderstand, CO2 produceren.

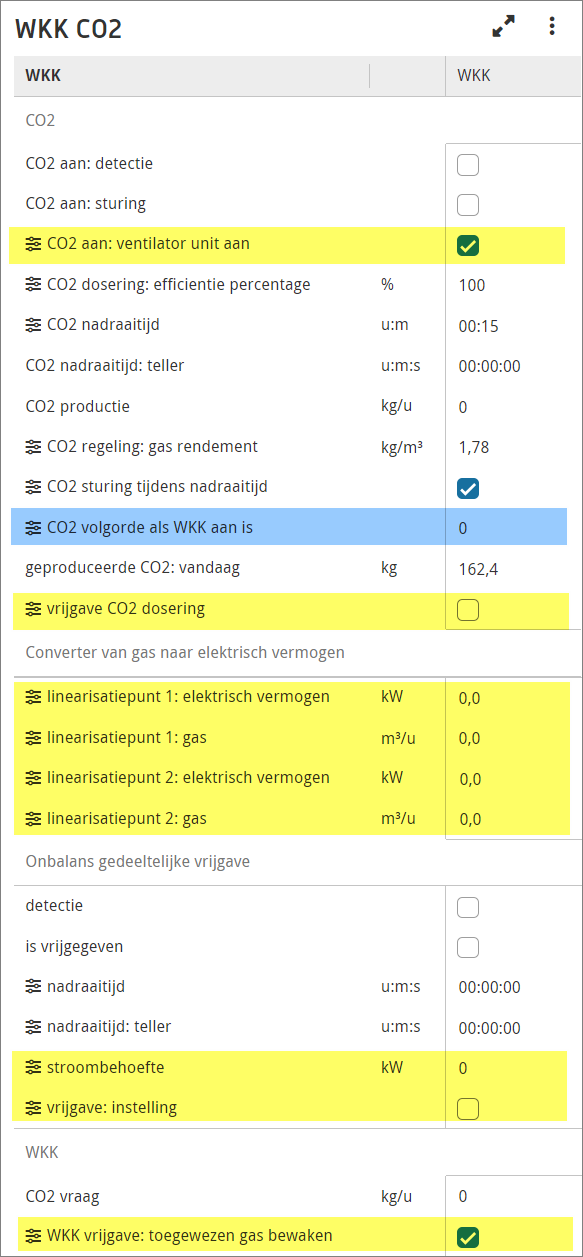

WKK CO2
Meest belangrijke instellingen zijn gemarkeerd:
Vul de volgende instellingen in om het doseren aan te zetten:
- CO2 aan: ventilator unit aan op AAN (staat default al op AAN)
- CO2 regeling: volgorde als WKK aan is op 2
- vrijgave CO2 dosering op AAN
- linearisatiepunt 1: elektrisch vermogen op 0 kW
- linearisatiepunt 1: gas op 0 m³/u
- linearisatiepunt 2: elektrisch vermogen op bijv. 1000 kW
- linearisatiepunt 2: gas op bijv. 200 m³/u
- stroombehoefte op bijv. 800 kW
- vrijgave: instelling op AAN (om WKK aan te zetten zodat CO2 geproduceerd kan worden)
- WKK vrijgave: toegewezen gas bewaken uitzetten (in 1e instantie)
Zodra de CO2 aan: detectie actief wordt zal de WKK CO2 leveren.

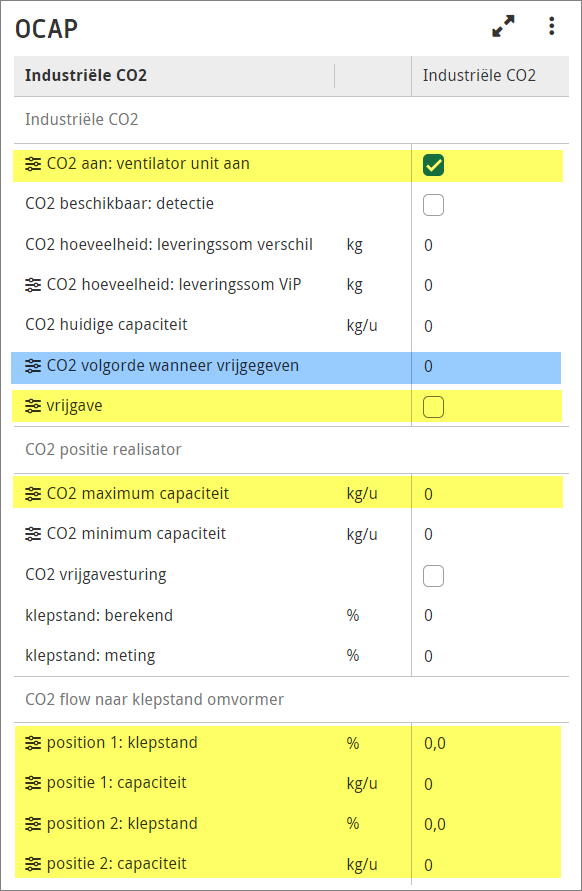

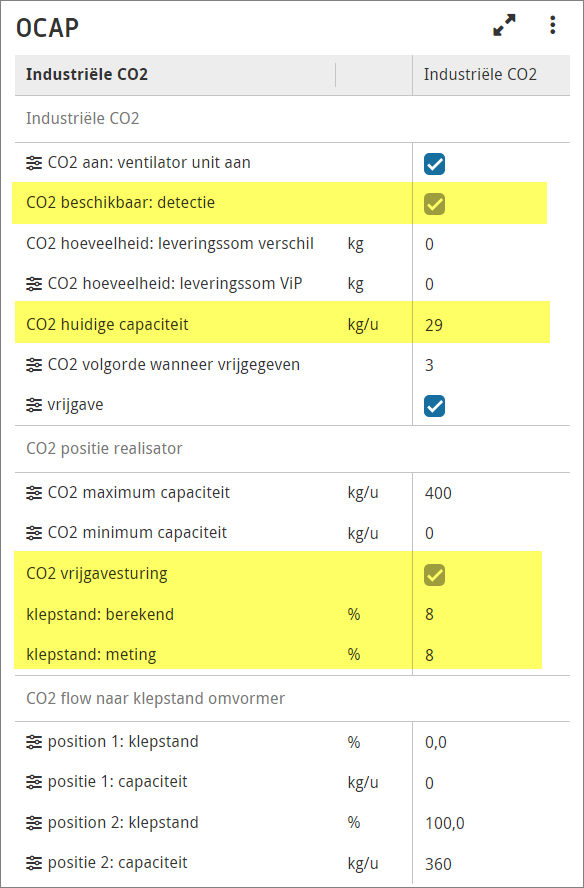

Industriële CO2
Meest belangrijke instellingen zijn gemarkeerd:
Vul de volgende instellingen in om het doseren aan te zetten:
- CO2 aan: ventilator unit aan op AAN (staat default al op AAN)
- CO2 volgorde wanneer vrijgegeven op 3 zetten (t.o.v. bijv. ketel en WKK)
- vrijgave op AAN
- CO2 maximum capaciteit op bijv. 400 kg/u
- positie 1: klepstand op 0 %
- positie 1: capaciteit op 0 kg/u
- positie 2: klepstand op 100 %
- positie 2: capaciteit op bijv. 360 kg/u
Als er CO2 beschikbaar is, dan zal er een klepstand berekend gaan worden.
De klep wordt naar de juiste stand gestuurd en de huidige CO2 capaciteit is af te lezen.

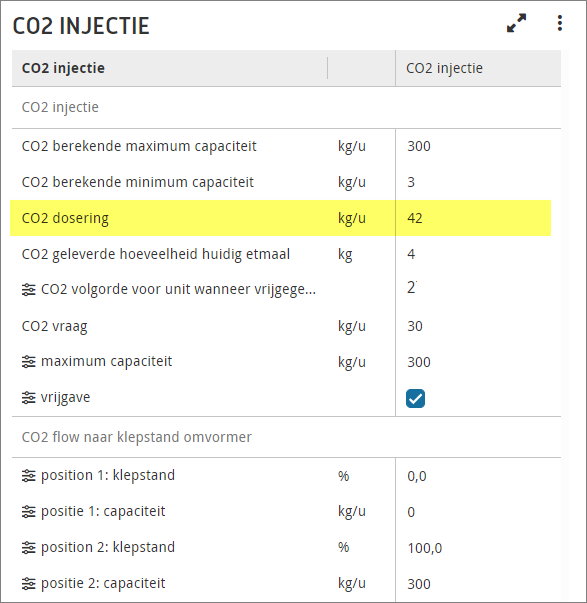

CO2 injectie
Meest belangrijke instellingen zijn gemarkeerd:
Vul de volgende instellingen in om het doseren aan te zetten:
- CO2 volgorde voor unit wanneer vrijgegeven op 2 zetten
- maximum capaciteit op 300 kg/u
- vrijgave op AAN
- positie 1: klepstand op 0 %
- positie 1: capaciteit op 0 kg/u
- positie 2: klepstand op 100 %
- positie 2: capaciteit op bijv. 300 kg/u
Doordat de CO2 volgorde op 2 staat, zal de CO2 afkomstig van de leveranciers op het CO2 verdeelstuk voorrang krijgen.
Als deze leveranciers niet kunnen leveren of niet voldoende kunnen leveren, wordt uiteindelijk de vloeibare CO2 geactiveerd.
Als deze leveranciers niet kunnen leveren of niet voldoende kunnen leveren, wordt uiteindelijk de vloeibare CO2 geactiveerd.
Er wordt nu een CO2 dosering berekent.

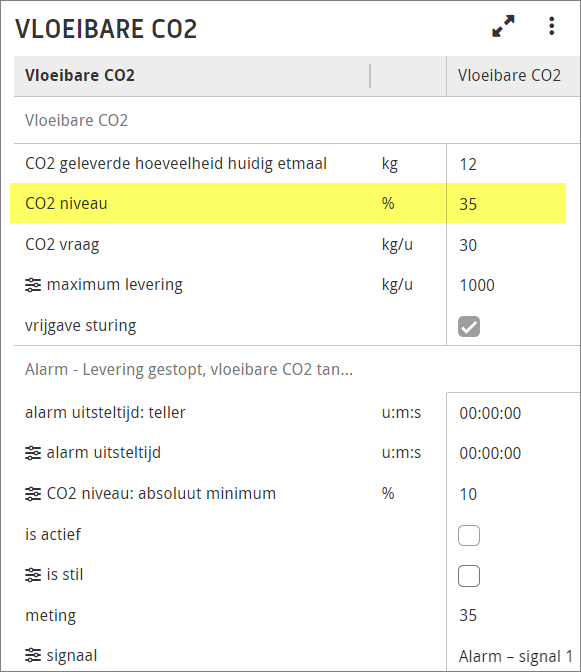

Vloeibare CO2
Meest belangrijke instellingen zijn geel gemarkeerd:
Als het niveau in de CO2 tank te laag wordt, dan wordt het alarm geactiveerd en stopt het doseren via vloeibare CO2.

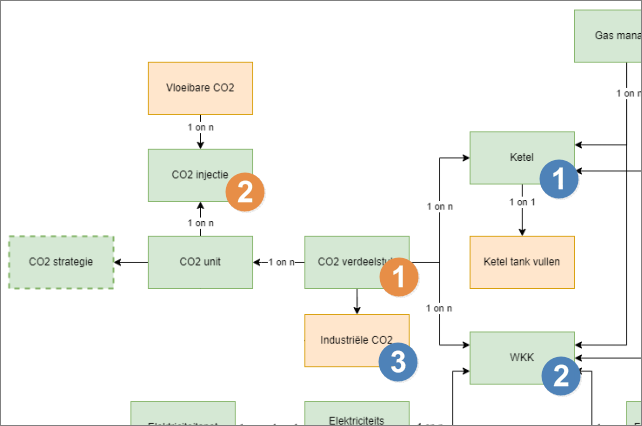

Volgorde CO2 leveranciers
In bovenstaande voorbeelden zijn de CO2 leveranciers in deze volgorde ingesteld:
