IIVO - Warmtewisselaar regelingen inrichten
Configuratie
Warmtewisselaars kunnen toegepast worden om warmte aan de buren te leveren.

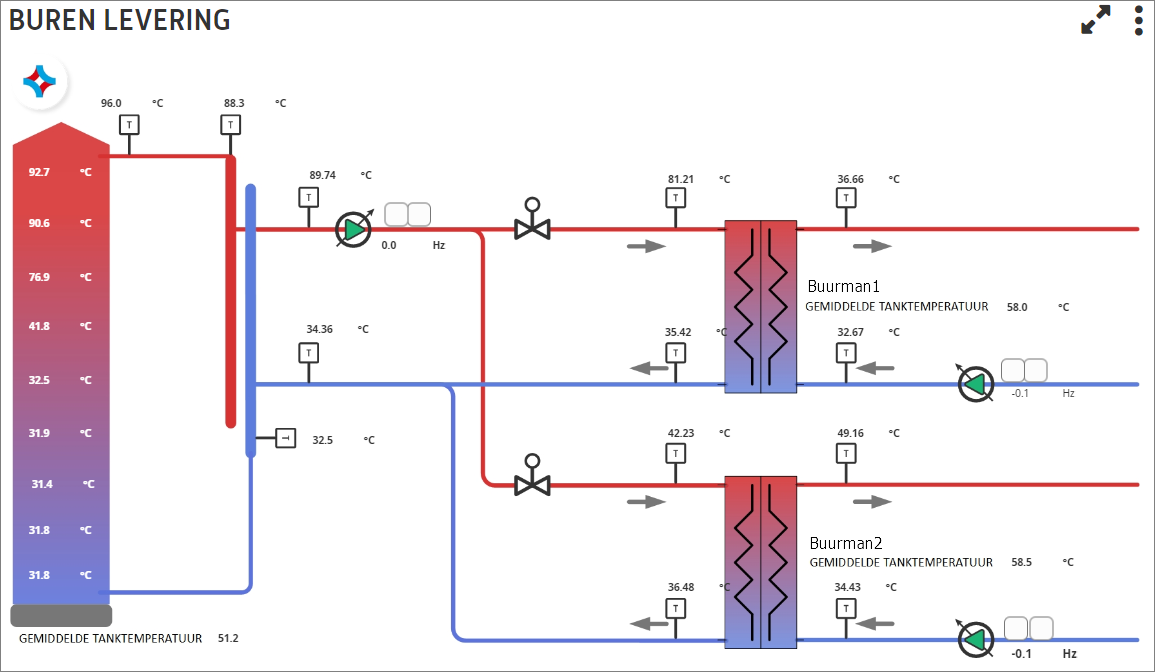

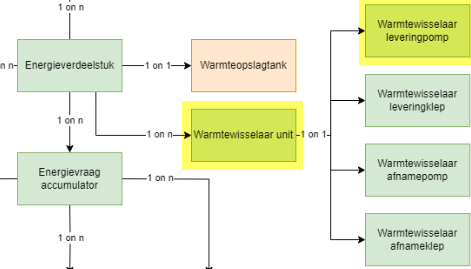

Onderstaand een visualisatie van een mogelijke configuratie.
Er wordt warmte geleverd aan Buurman 1 en Buurman 2.

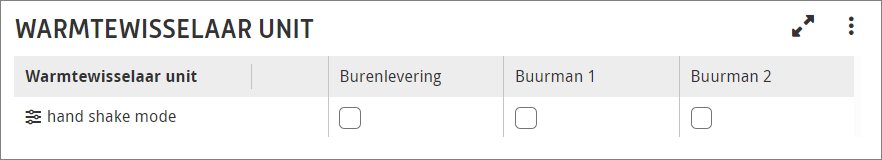

Als er vraag en aanbod uitgewisseld moet worden, dan kiezen voor hand shake mode.
Warmtelevering
Er moet een aanvoer- en retourtemperatuur gemeten worden. De pomp is frequentiegeregeld.
Koppelingen

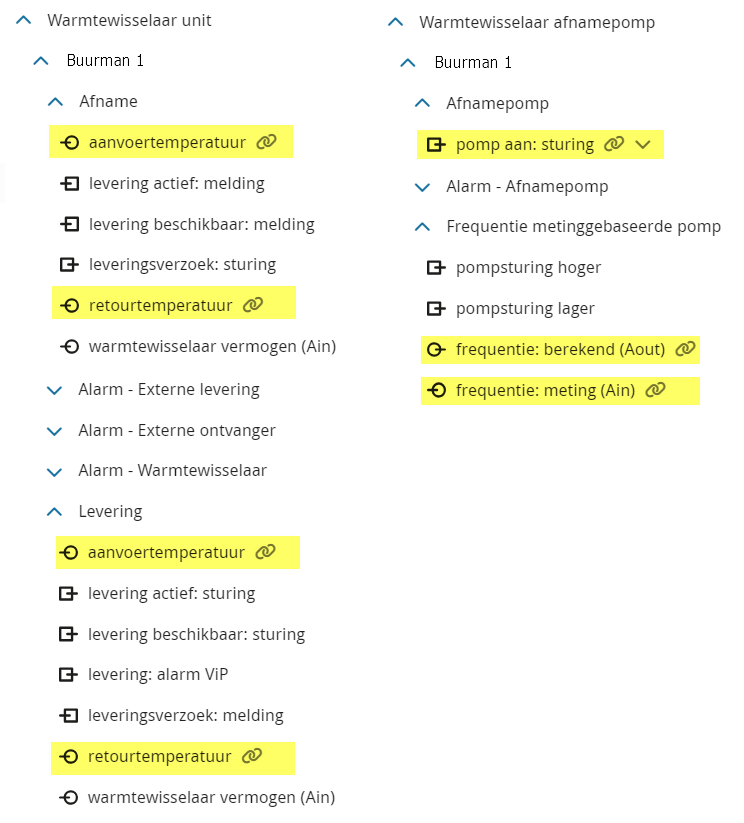

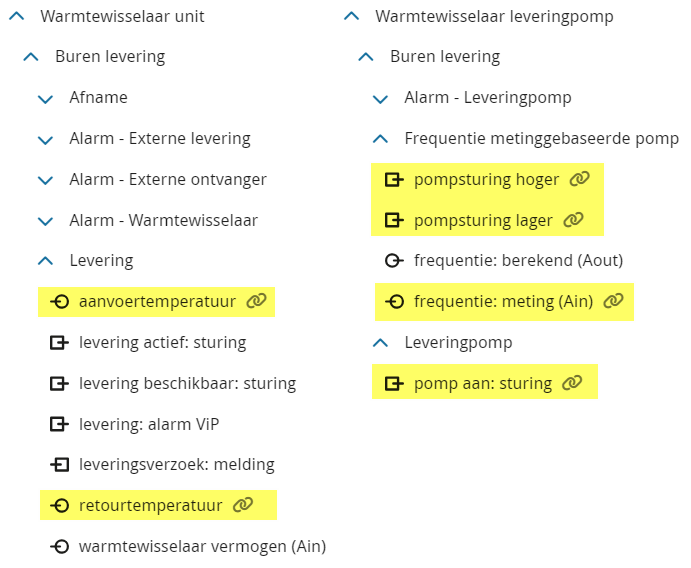

Onderstaande koppelingen zijn nodig:
Aansluiten metingen en sturingen
Levering

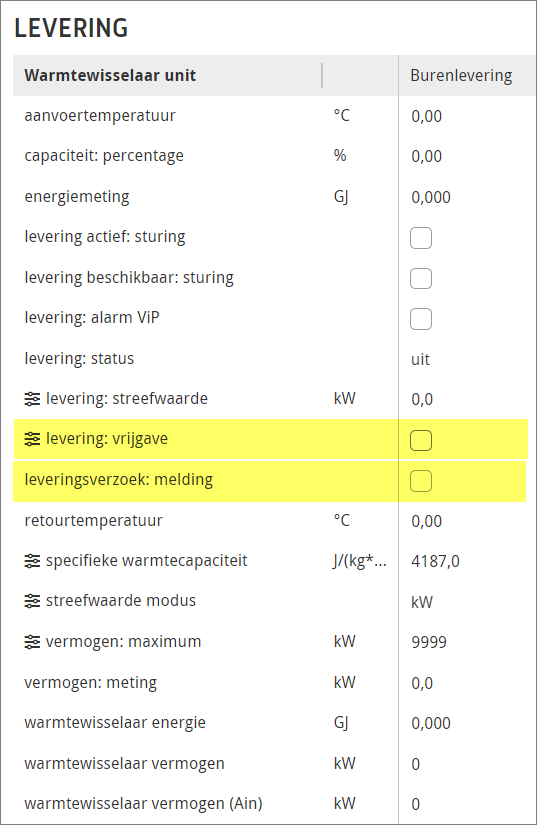

Meest belangrijke instellingen zijn geel gemarkeerd:

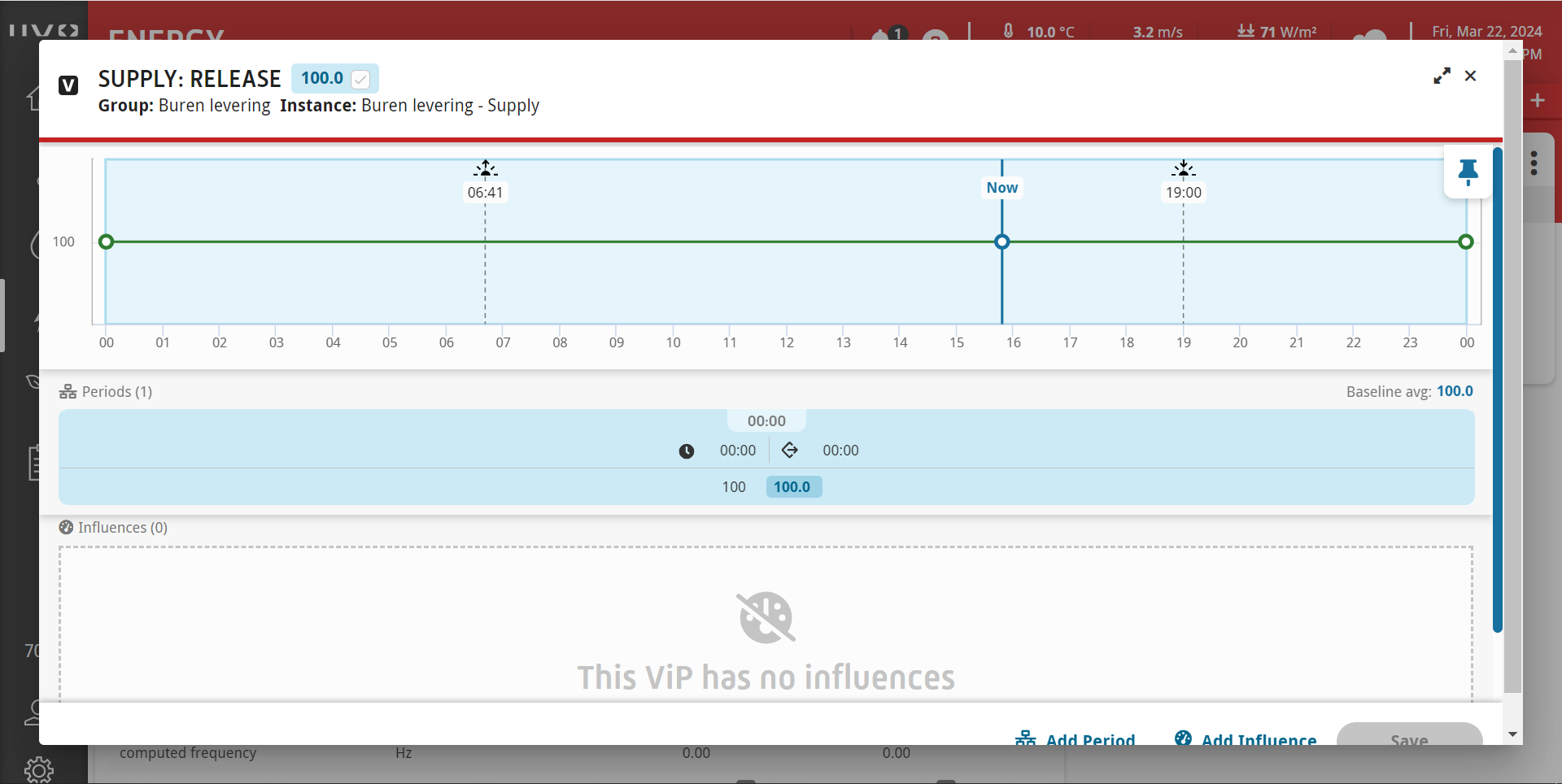

In dit geval is de levering altijd vrijgegeven.

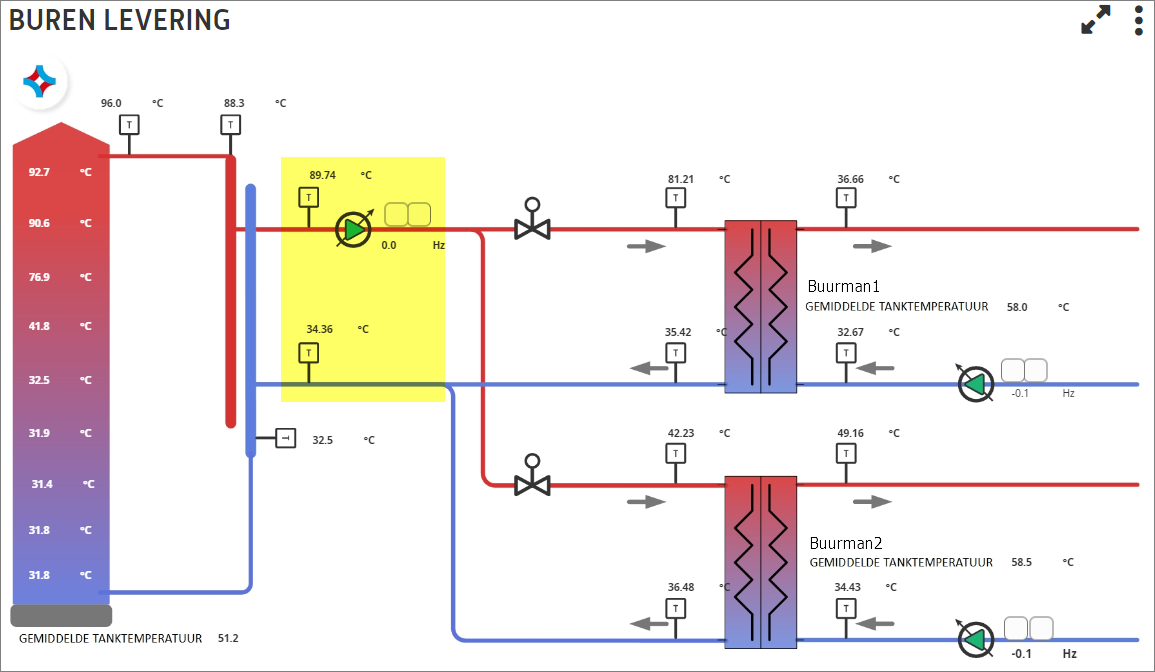

Leveringpomp

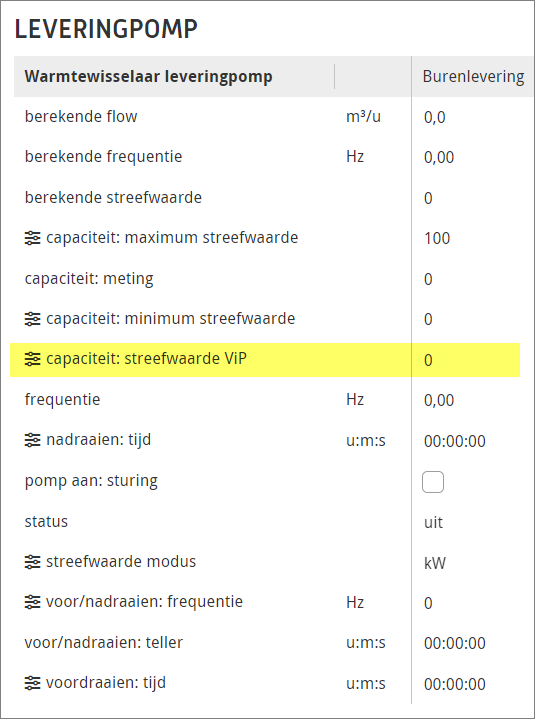

Meest belangrijke instellingen zijn geel gemarkeerd:

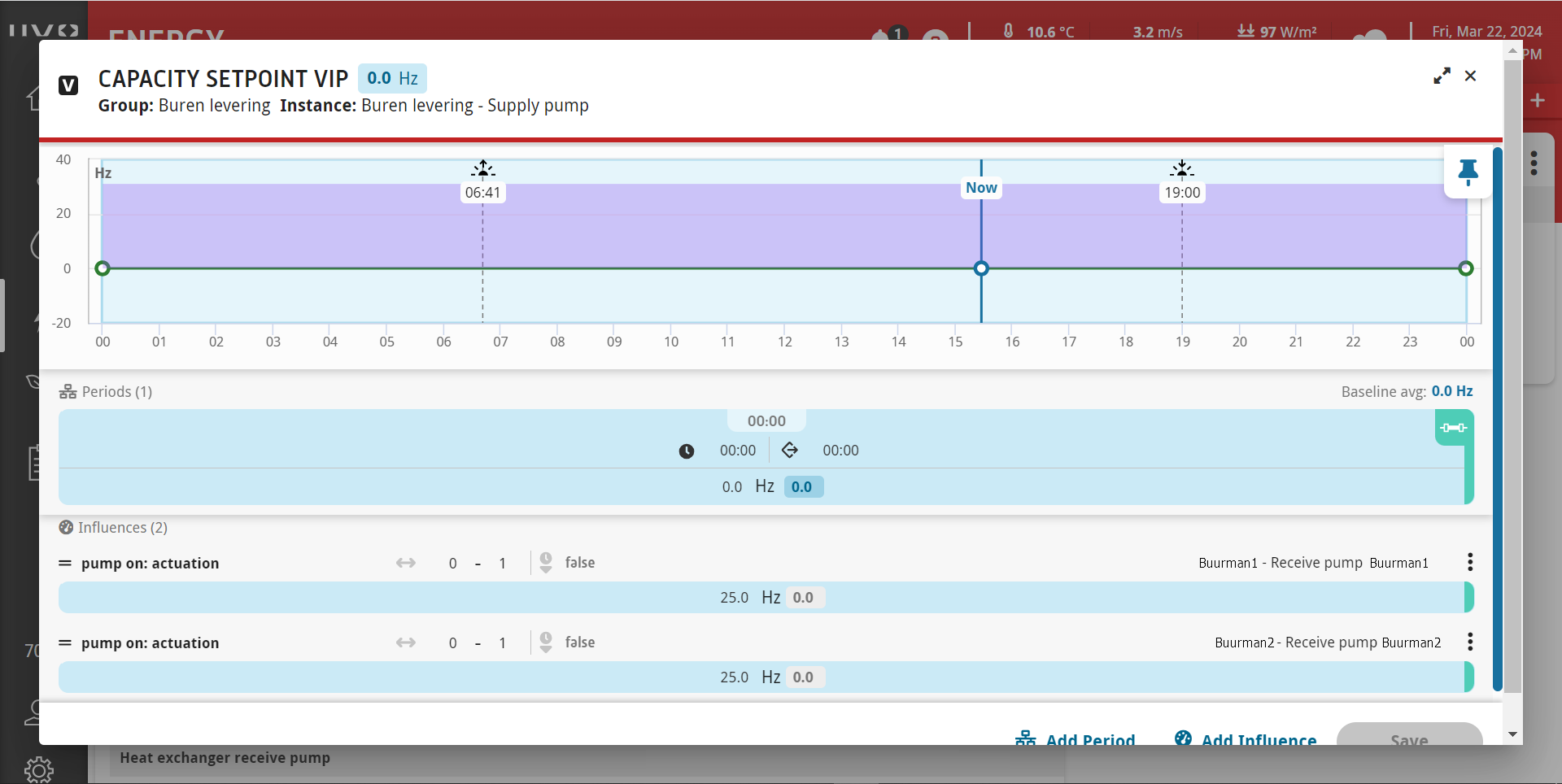

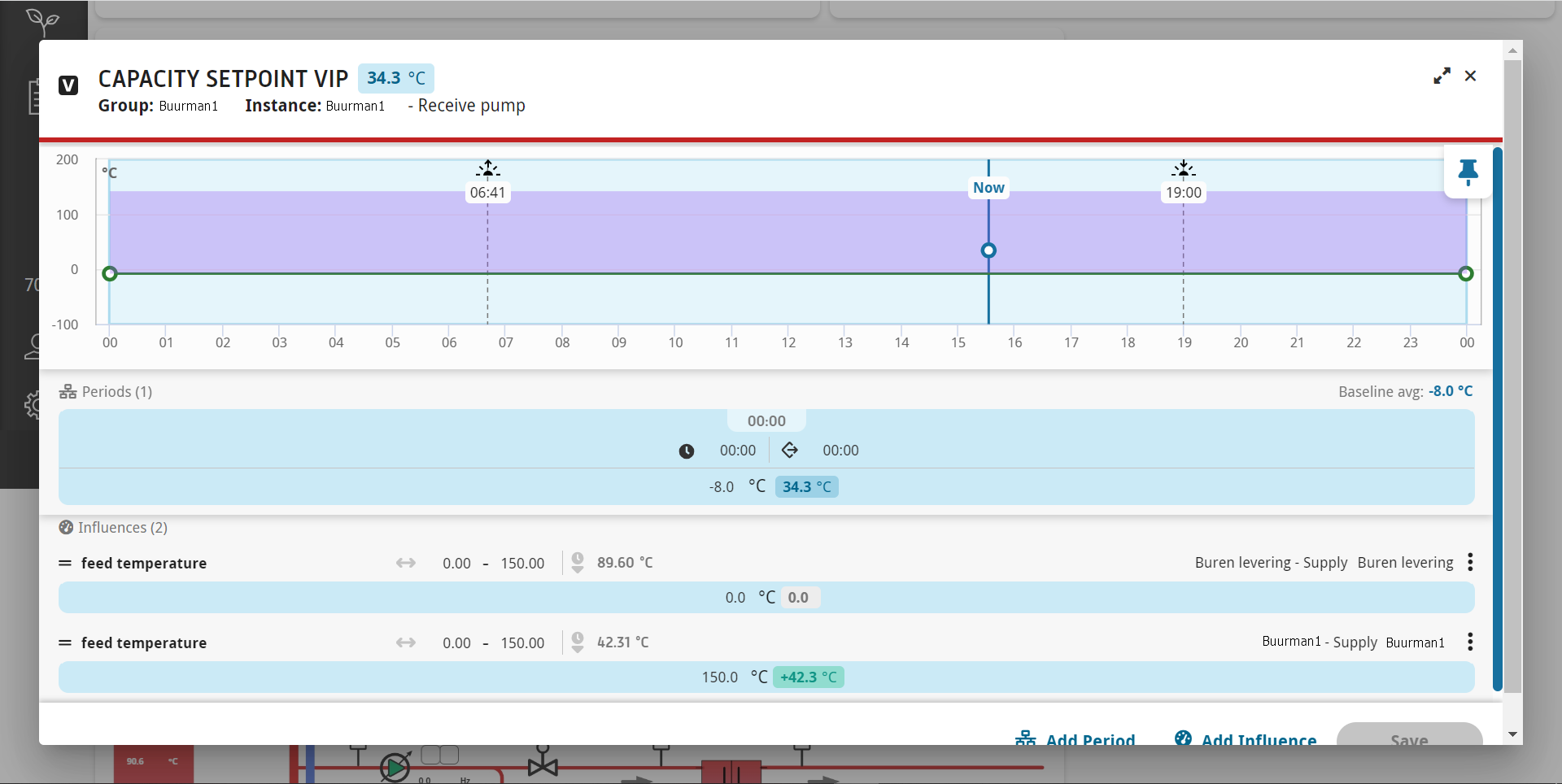

De leveringpomp draait op 25 Hz als er 1 buurman warmte vraagt en op 31 Hz als beide buurmannen warmte vragen. Let op het groene icoon rechts in de periode wat aangeeft dat er een limiet is ingesteld (in dit geval 31 Hz).
Warmte afname

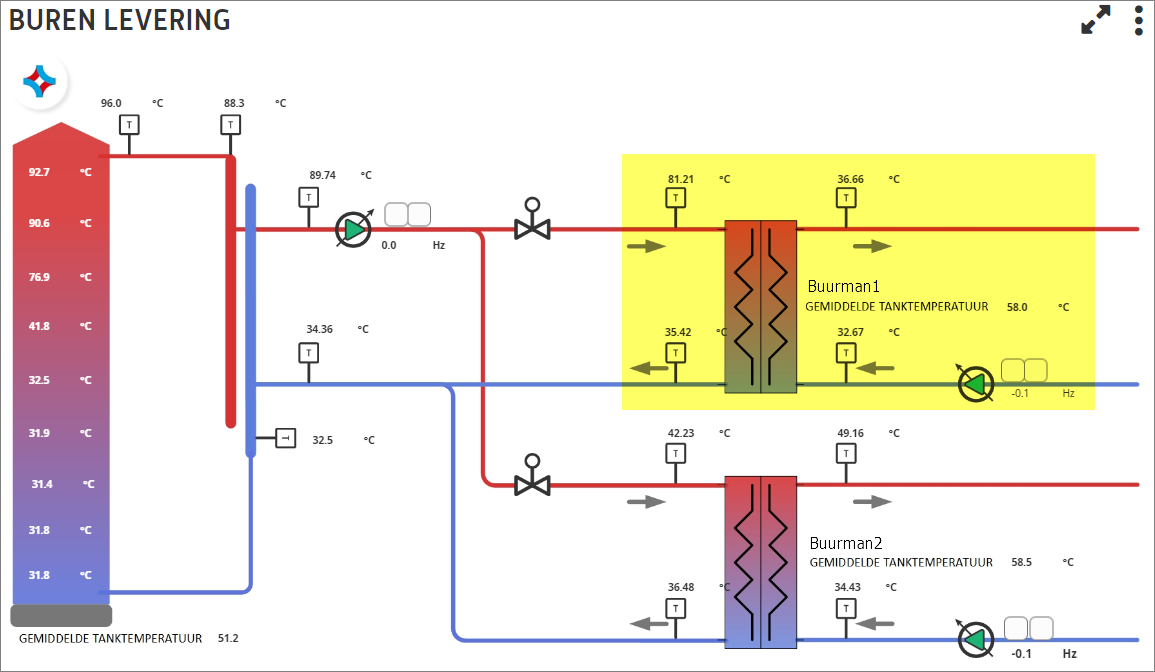

Onderstaande uitleg voor Buurman 1. Voor Buurman 2 geldt hetzelfde.
Koppelingen
Onderstaande koppelingen zijn nodig:
Aansluiten metingen en sturingen
Afname

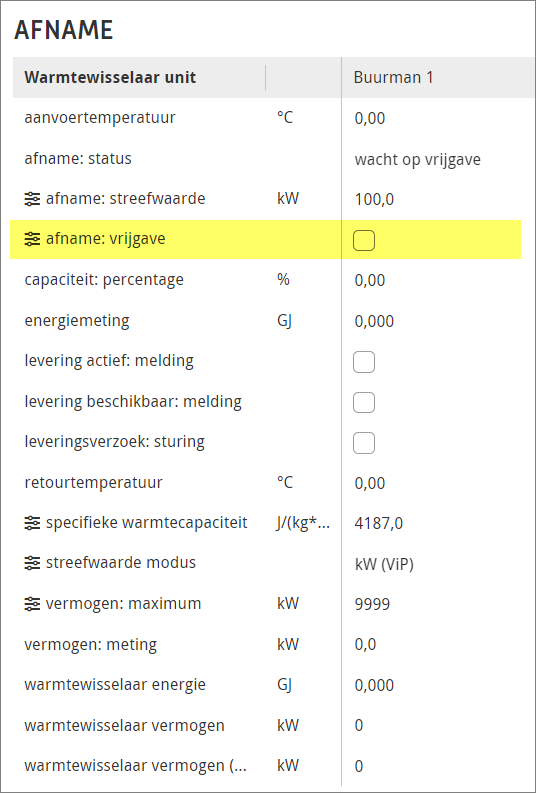

Meest belangrijke instellingen zijn geel gemarkeerd:

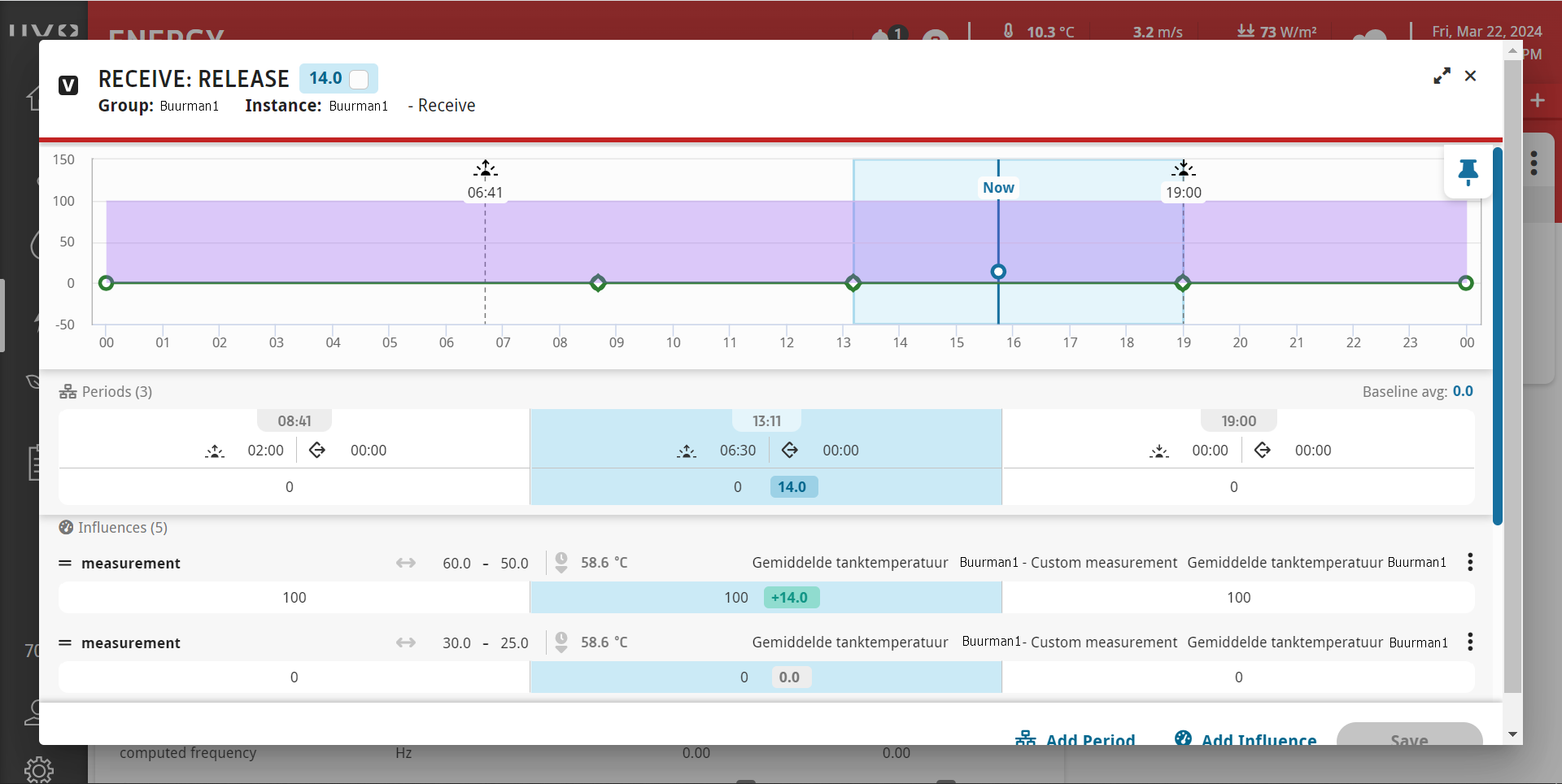

De afname wordt vrijgegeven als de gemiddelde tanktemperatuur lager is dan 50 °C.

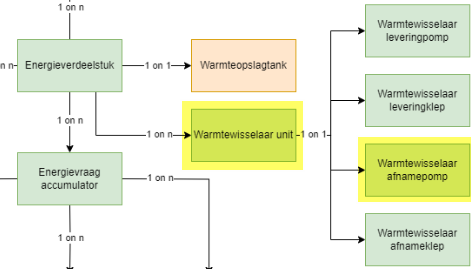

Afnamepomp

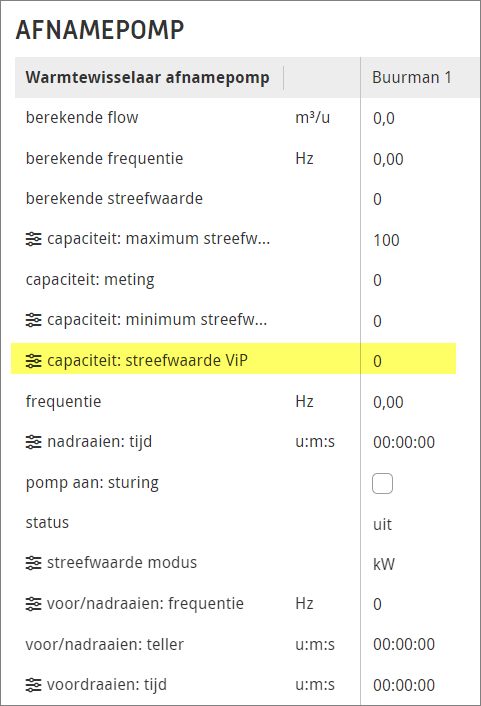

Meest belangrijke instellingen zijn geel gemarkeerd:
De frequentie van de afnamepomp loopt synchroon met de meting van de aanvoertemperatuur.
