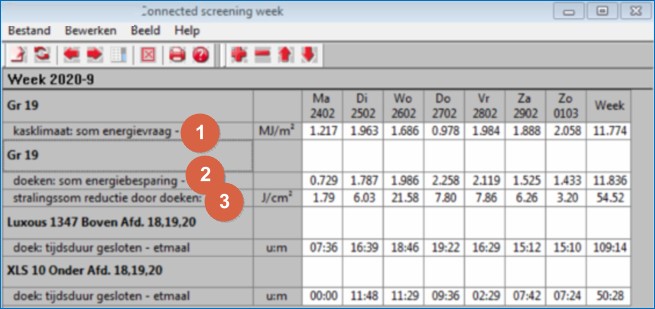

Afbeelding 1. Weekoverzicht met effecten, resterende energievraag, energiebesparing en lichtreductie.
De nummerstempels komen overeen met de nummers in de opsomming hiervoor.

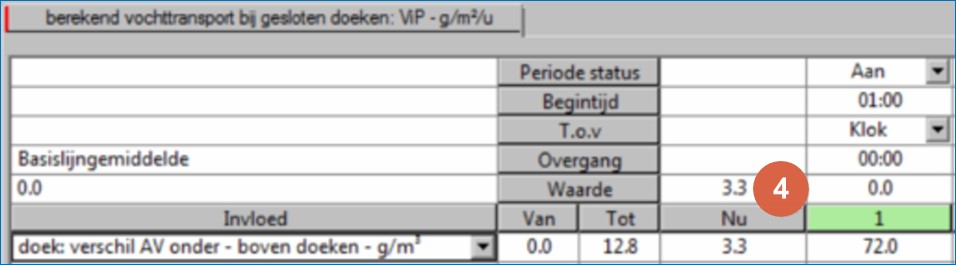

Afbeelding 2. Vochttransport vanwege absoluut vocht onder minus absoluut vocht boven het scherm.
Naarmate het positieve verschil groter wordt, neemt het drukverschil toe en hiermee de vochtafvoer.

Afbeelding 3. Energiebesparing door schermen. Hoe langer het scherm (volledig) gesloten blijft, hoe groter de energiebesparing.

2.       Ventileren uitstellen als het scherm in de ochtend opent.
Bij voldoende instraling of een voldoende hoge buitentemperatuur opent het scherm. Status 'doek gesloten' wordt dan 'doek openen bezig'.

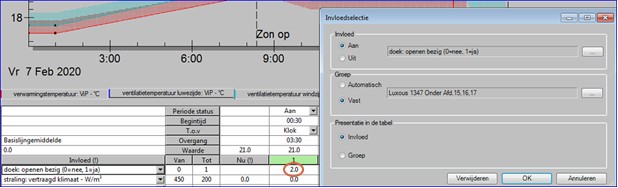

Als status ‘doek openen bezig’ van kracht is, dan wordt de ventilatietemperatuur met bijvoorbeeld twee graden verhoogd, totdat de minimum doekpositie (open) bereikt is.

3.       Als de energiebesparing van gesloten schermen niet opweegt tegen de stralingsreductie kunnen de schermen open.

Met een unischakeling kunnen deze parameters met elkaar worden vergeleken om hiermee het juiste moment te bepalen voor het openen in de ochtend en het sluiten in de namiddag.
De noodzakelijke schakelwaarden hiervoor dienen in de praktijk eerst ervaren te worden. Raadpleeg vervolgens uw technische partner voor de benodigde instellingen, en bekijk ook hoe stel ik een pyrgeo sensor in.

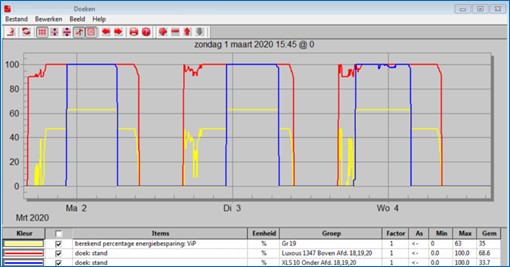

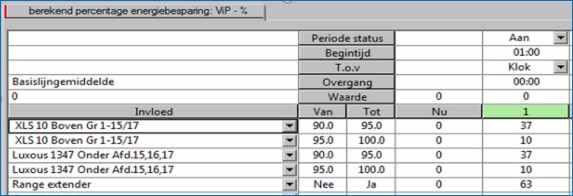

Afbeelding 5. De computer berekent het energiebesparingspercentage aan de hand van de positie van de schermen.
Een gedeeltelijk open scherm rood verminderd de energiebesparing geel aanzienlijk.

Het absolute vocht (AV) is boven het scherm lager is dan eronder.
Door het vergroten van de minimum raamstand luw of door het verlagen van de ventilatietemperatuur, kan ondanks gesloten schermen vocht afgevoerd worden.
Schermen kunnen dus gesloten blijven. Hiervoor is een tweede meetbox in de klimaatzone vereist.
